Якорь газопесочный Ягп-73-140-400 ( Яг73.004, Яг73.004-01)

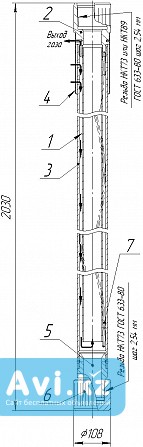

Якорь газопесочный Ягп-73-140-400 ( Яг73.004, Яг73.004-01) применяют в нефтяных и водозаборных скважинах любой конструкции для работы в среде минерализованной пластовой воды, нефти, конденсата и других скважинных флюидах. Якорь газопесочный Ягп-73.004 состоит
из корпуса, муфты, гильзы, щелевого фильтра, башмака, пробки, шнекового сепаратора.
якорь газопесочный Яг73.004 своей внутренней конической резьбой крепится на колонне системы Нкт.
характеристики:
- присоединительная резьба Нкт Гост 633-80, шаг 2, 54 мм: муфта Нкт 73, или Нкт 89; башмак нижний Нкт 73;
- диаметр эксплуатационной колонны 127, 140, 146, 168;
- рабочий диапазон пропускной способности до 300м3/сут;
- габаритные размеры: длина 2030 мм, диаметр Ø108 мм. Масса 38, 7 кг;
якорь изготавливается в двух исполнениях по присоединительной резьбе муфты:
-нкт 73 для исполнения по чертежу Яг73
-нкт 89 для исполнения по чертежу Яг73-01
материал основных частей:
- корпус, муфта, гильза, башмак - сталь 40х Гост 4543-71;
- шнековый сепаратор - сталь 65г Гост 14959-79;
- фильтр щелевой - сталь Aisi 304 (аналог 08х18н10)
