Якорь газопесочный Ягп-73-168-450 (яг-73.168.000)

Якорь газопесочный Ягп-73-168-450 (яг-73.168.000)

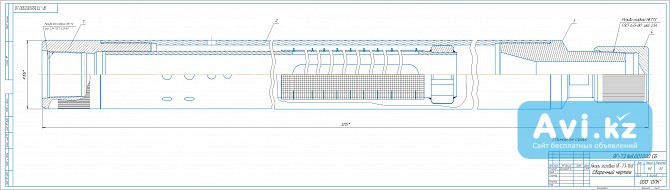

предназначен для очистки нефти, засасываемой скважинным штанговым насосом из нефтяного пласта. Якорь состоит из корпуса, муфты, сетки, гильзы, втулки, башмака, пробки. На конце корпуса имеется резьба, на которую навинчена муфта. На среднюю часть корпуса установлена сетка из нержавеющей стали. На муфту установлена гильза, имеющая на своей поверхности расположенные в последовательных сечениях 3 отверстия Ø12 мм, 4 отверстия Ø14 мм, 10 отверстий Ø16 мм.
якорь газопесочный Яг-73-168 своей внутренней конической резьбой крепится на колонне системы Нкт.
характеристики:
- присоединительная резьба Нкт73 Гост 633-80, шаг 2, 54 мм.
- фильтрующий элемент - сетка 1-1, 00-040 12х18н9т Гост 3826-82;
- способ фильтрации…инерционно-гравитационный с механической очисткой;
- диаметр эксплуатационной колонны 146, 168;
- рабочий диапазон пропускной способности до 450м3/сут;
- габаритные размеры: длина 3210 мм, диаметр Ø108 мм. Масса 91 кг;
- развернутая площадь фильтрующего элемента 0, 375 м2
материал основных частей:
- корпус, муфта, гильза, башмак - сталь 40х Гост 4543-71;
- шнековый сепаратор - сталь 65г Гост 14959-79;
- фильтр щелевой - сталь Aisi 304 (аналог 08х18н10)
- фильтрующий элемент - щелевой - 12х18н9т Гост 3826-82
