Оборудование для производства бетонных труб, диаметр до 1500 мм, длина до 2500 см. VVIHY Multicast SCC 150, Hawkeye Pedershaab, Дания.

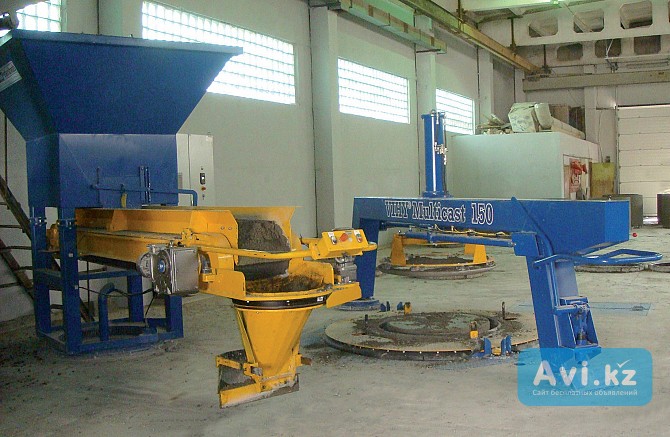

VIHY Multicast SCC 150 — это стационарная вибрационная машина для производства высококачественных бетонных труб диаметром до 1500 мм (60 дюймов)
Машина представляет собой ручную машину, в которой бетоноподающий механизм вручную устанавливается на место и заливает бетон поверх сердечника, затем скребок вращается и проталкивает бетон в формовочное оборудование.
После заполнения и прессования они снимают форму с помощью мостового крана и устанавливают форму с поддоном и трубой, затем открывают замки поддона и снимают форму, оставляя трубу на поддоне, затем устанавливают внутреннее и внешнее установочные кольца там, где они должны находиться в течение часа, после чего их можно снять, а трубу оставляют на месте для затвердевания в течение следующих 12 часов.
Затем берут внешнюю форму, поместят ее на новый поддон и заблокируют замки поддона, затем поместят внешнюю форму и поддон в машину, и процесс начнется заново.
Все оборудование для форм было указано для труб с раструбом и втулкой, и от Диаметра 600 мм до диаметра 1200 мм включено специальные установочные кольца, которые будут использоваться как для футеровки GRP, так и для обычных труб. Они сконструированы для поддержки дальше в трубу для поддержки перехода от футеровки GRP к бетону. Также указаны два специальных защитных щитка, один для использования при производстве с футеровкой GRP, а другой для использования при производстве без футеровки.
По техническому заданию Покупателя может быть вариант оборудования с полной автоматизацией и другими размерами изделий.
Стандартные характеристики машины
VIHY Multicast SCC 150 поставляется в стандартной комплектации со следующей конфигурацией:
• Бетонный бункер объемом 2900 литров.
• Электрический бетонопитатель со скребком для прямого заполнения труб всех диаметров. Оснащен ручкой для ручного поворота внутрь/наружу.
• Электроприводная, синхронизированная система вибрации сердцевины VIHY с подшипниками с масляной смазкой и с ручным регулированием частоты скоростей вибратора.
• Механическая подъемная система для размещения изделий различной длины.
• Гидравлическое прессовочное/качательное устройство для формирования патрубков с механическим управлением длиной трубы. Оснащен ручкой для ручного поворота внутрь/наружу.
• Гидравлический блок питания для привода прессовочного/качательного устройства.
• Ручное управление с соответствующими ручками, размещенными на питателе и прессующее/качающее устройство.
• Крышки ямы, включая лестницу в яму для легкого и безопасного доступа к машине и форме.
• Совместимость формы со всеми машинами Multicast SCC.
Основные характеристики машины
• Вертикальный процесс литья
• Подача бетона лентой
• Уплотнение синхронизированной вибрацией сердечника
• Гидравлическое прессование и колебание профиля втулки
• Ручное управление
• Распалубка мостовым краном
• Транспортировка продукции мостовым краном
Бетонные изделия
• Армированные/неармированные трубы
• Трубы для домкратов
• Футерованные трубы
• Стояки колодцев
Возможные конструкции соединений (типичные)
• Соединения с одинарным смещением резиновых колец
• Соединения с прокатными кольцами
• Интегрированные соединения с резиновыми кольцами
• Стальные муфтовые соединения для труб для домкратов
• Притворные соединения
• Гладкостенные соединения
Размеры продукции - Диаметр
• Диаметр труб от 300 мм до 1500 мм (от 12” до 60”) и до 2000 мм (78”) для колодцев
Длина продукции
• От 0,5 м до 2,5 м (от 2’ до 8’).
Модель машины для производства
Доступны изделия длиной до 3,0 м (10 футов)
Индикативная производственная мощность (единиц/час) 4-12 шт.
Производственные показатели для труб диаметром 300-900 мм (12”-36”) основаны на неармированных изделиях.
