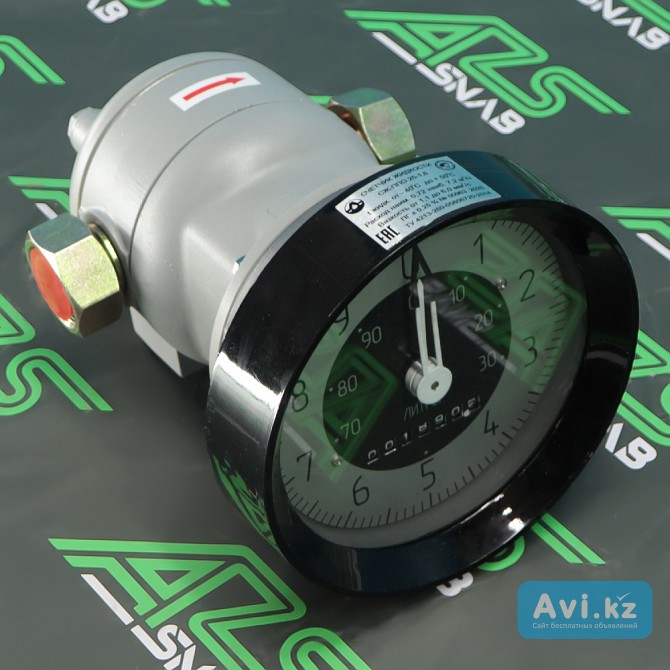

Область применения счетчика ППО-25 – коммерческий и внутрихозяйственный учет, учет в нефтехимической промышленности, а также на других объектах, где возможно их применение согласно условиям эксплуатации. Принцип действия счетчика ППО-25 заключается в измерении некоторого объема жидкости при вращении двух находящихся в зацеплении шестерней под действием потока жидкости.
Счетчики жидкости СЖ ППО-25 могут быть укомплектованы:
– механическим счетным устройством СУ,
– устройством съема сигнала УСС-Б-70,
– устройством съема сигнала с датчиком индукционным оборотов ДИ-О-5 с возможностью передачи данных через интерфейс RS 485,
– контроллерами типа КУП-30, КУП-40.
Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков). Корпус первичного преобразователя объёма с овальными шестернями представляет собой отливку из алюминиевого сплава с двумя патрубками для резьбового присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни. Счетчики изготовлены в соответствии с ТУ 4213-260-05806720-2007.
Пример обозначений СЖ ППО-25-1,6 СУ (1,1-6,0сСт) ПГ 0,25
СЖ – счетчик жидкости
ППО – преобразователь первичный с овальными шестернями
25 – диаметр условного прохода
1,6 – максимальное рабочее давление
СУ – модификация отсчетного устройства
(1,1-6,0сСт) – вязкость измеряемой жидкости
ПГ 0,25 – пределы относительной погрешности
Технические характеристики ППО-25-1,6 СУ (1,1-6,0сСт) ПГ 0,25:
Условный проход: ДУ 25 мм
Рабочее давление: 1,6 МПа
Температура измеряемой жидкости: от -40°С до +60°С
Наименьшее кол-во жидкости, учитываемое нормированной погрешностью: 0,05м3
Порог чувствительности: 0,02 м3/ч
Масса: 8 кг
Диапазон расходов: от 0,72 до 7,2 м3/ч
Вязкость измеряемой жидкости: 1,1-6,0сСт
Пределы допускаемой относительной погрешности: ±0,25%
