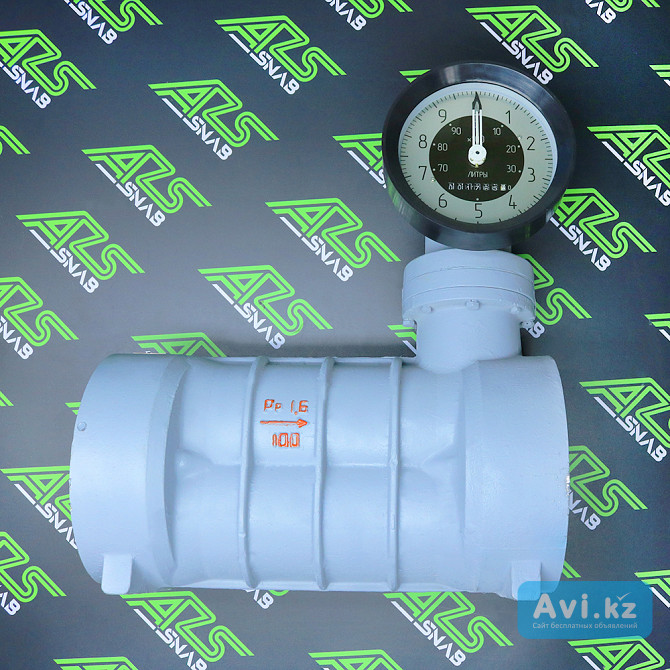

Счётчик жидкости Ппв-100/1.6-0.25 для ДТ
1 100 000 тг,
Алматы | Добавлено: 2 мая 2023, номер: 950171
Адрес:
Алматы,
С более подробным описанием Счётчика жидкости ППВ-100/1.6-0.25 для ДТ можно ознакомиться на нашем основном сайте azs-snab.kz
Счетчики жидкости ППВ 100, описание и назначение
СЖ ППВ100 используются в основном в стационарных технологических установках, а так же на наземных подвижных средствах заправки и перекачки, однако исключающих прямое воздействие солнечного излучения и атмосферных осадков. Предназначены в основном для измерения объема неагрессивных (ньютоновских) жидкостей.
Принцип действия винтовых счётчиков жидкости заключается в том что два винта, находящиеся в зацеплении, вращаются под действием потока жидкости, отмеряя при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуюсь в единицы объема.
Счетчики ППВ предназначены для измерения объемного количества жидкостей, вязкостью от 1,1 до 6,0 сСт (таких как дизельное топливо, керосин). Стоит учитывать что счётчики изготавливаются в различных по давлению модификациях. Под рабочее давление 1,6 мПа или 6,4 мПа. Область применения – при коммерческом и внутрихозяйственном учёте в нефтехимической промышленности, а так же на других объектах, где по условиям эксплуатации возможно их применение, так как нарушение рекомендации по эксплуатации приводит к их поломке.
Пример обозначений счётчика жидкости ППВ-100-1,6 СУ (1,1-6,0сСт) ПГ 0,25:
СЖ – счетчик жидкости
ППВ – преобразователь первичный винтовой
100 – диаметр условного прохода, мм
1,6 – максимальное рабочее давление, мПа
СУ – модификация отсчетного устройства
(1,1-6,0сСт) – вязкость измеряемой жидкости
ПГ 0,25 – пределы относительной погрешности 0,25%
Технические характеристики:
Тип учёта – объёмный
Диаметр условного прохода, мм – 100
Тип устройства – винтовой
Тип индикации и управления – механическое счетное устройство
Цена деления циферблата – 10 дм3 (10 литров)
Рабочее давление, мПа – 1,6/6,4
Диапазон расходов, м3/ч – 15,00-180,00
Наименьшее количество жидкости учитываемое с нормированной погрешностью, м3/ч – 5
Вязкость, сСт – 1,10-6,00 (дизельное топливо, керосин)
Класс точности (допустимая погрешность), % – 0.25
Тип присоединения – фланцевое
Длина, мм – 600
Ширина, мм – 500
Высота, мм – 900
Масса, кг – 60
Счетчик жидкости ППВ-100
Виды топлива Погрешность 0,25 Погрешность 0,5
Дизель СЖ ППВ-100-1,6 СУ (1,1-6,0сСт) ПГ 0,25
СЖ ППВ-100-1,6 СУ (1,1-6,0сСт) ПГ 0,25 Тип (VII по РЭ)
СЖ ППВ-100-1,6 СУ (1,1-6,0сСт) ПГ 0,5
Бензин СЖ ППВ-100-1,6 СУ (0,55-1,1сСт) ПГ 0,25
СЖ ППВ-100-1,6 СУ (0,55-1,1сСт) ПГ 0,25 Тип (VII по РЭ)
СЖ ППВ-100-1,6 СУ (0,55-1,1сСт) ПГ 0,5
Масло СЖ ППВ-100-1,6 СУ (6,0-60сСт) ПГ 0,25 СЖ ППВ-100-1,6 СУ (6,0-60сСт) ПГ 0,5
Мазут СЖ ППВ-100-1,6 СУ (60-300сСт) ПГ 0,25 СЖ ППВ-100-1,6 СУ (60-300сСт) ПГ 0,5
Внимание! Запрещается эксплуатация счётчиков ППВ без фильтрующего элемента, установленного в непосредственной близости перед счетчиком, по направлению потока.
Счетчик ППВ 100 имеет регистрацию в реестре ГСИ РК. Регистрационной номер KZ.02.03.06810-2022/59916-15. Подробнее о регистрации
