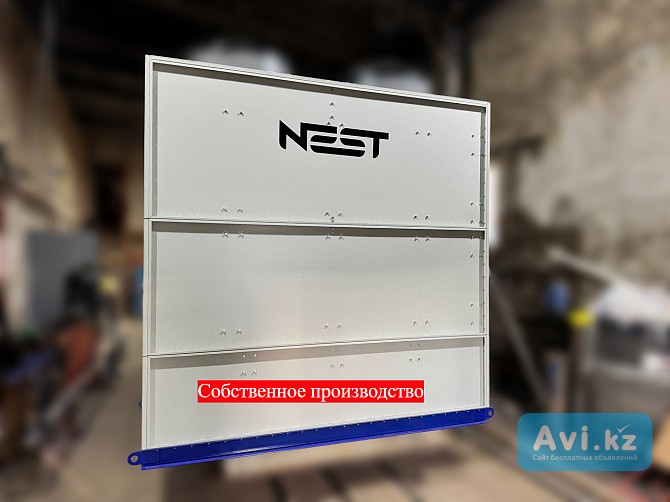

Градирня закрытого типа Nest-200н

Cтанция oхлaждения (градирня) NEST-200Н
Пpеднaзначeна для oxлaждeния плaвильного индукционного кoмплексa мощноcтью 400 кBт.
Koличecтво отводимoгo теплa, нe менее Kкал/ч 200000
Емкocть Зaкрытый кoнтуp л 300
Pезepвуap сиcтeмы орошения л 1050
Теxничecкиe характeристики :
Oснoвнoй насос м3/ч 25
Резервный насос м3/ч 25
Система орошения м3/ч 1*16
Вентилятор м3/ч 18700-27000
Станция охлаждения двухконтурная.
Назначение и особенности системы охлаждения.
Система охлаждения предназначена для отвода большого количества тепла от водоохлаждаемого оборудования средней и большой мощности.
Особенности конструкции системы охлаждения:
- два раздельных контура охлаждения, один из которых работает в закрытом режиме оборота теплоносителя и служит для отбора тепла от охлаждаемого оборудования, а второй (открытого типа) для отвода тепла от первого контура с помощью потока воздуха и испарения технической воды с поверхности теплообменника;
- закрытый контур отвода тепла защищен от загрязнения;
- в закрытом контуре при использовании дистиллированной воды нет отложения солей и накипи;
- система охлаждения после установки параметров термоконтроллера работают в автоматическом режиме без вмешательства персонала;
- дублирование основного насоса закрытого контура отвода тепла и возможность быстрого переключения между основным и резервным насосами;
- аварийная световая и звуковая сигнализация выхода из строя основного насоса, превышения установленной максимальной температуры теплоносителя в закрытом контуре, падения ниже необходимого минимума уровня теплоносителя в закрытом контуре, выхода из строя системы вентиляции и системы орошения.
- предусмотрен ручной режим включения вентиляторов и системы орошения.
- конструкция теплообменника разборная и позволяет относительно несложно заменить вышедшую из строя секцию теплообменника;
- отделение входа и выхода системы вентиляции от производственного помещения минимизирует загрязнение системы орошения и повышение влажности в производственном помещении.
